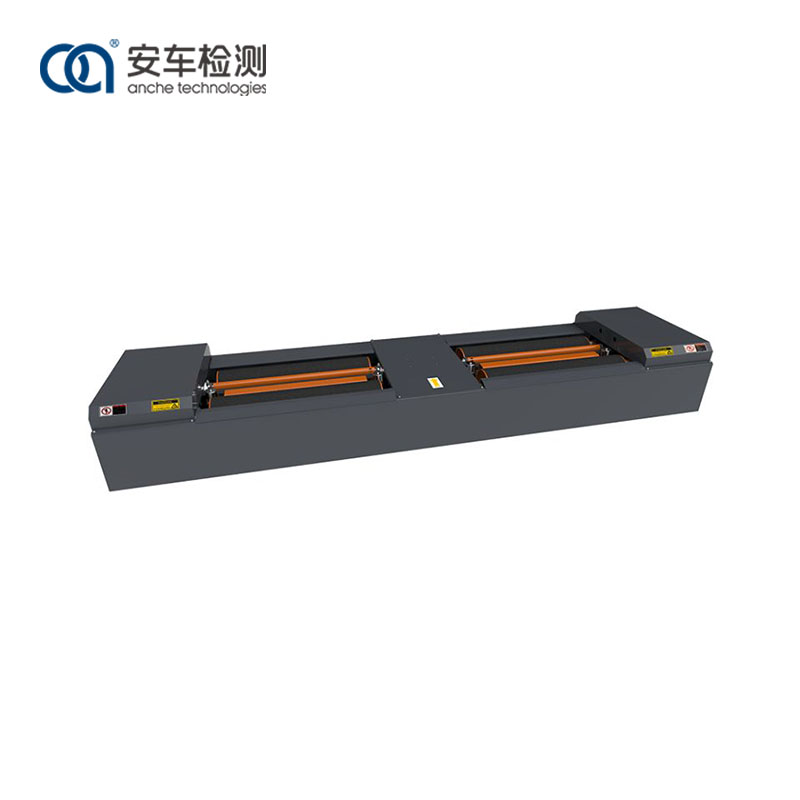

Тестерот за сопирачки со ролери Anche 3-Ton може да ја тестира максималната сила на сопирање на тркалата, силата на забавување на тркалата, рамнотежата на силата на сопирање (разлика помеѓу силите на сопирање на левото и десното тркало) и времето на координација на сопирањето, со што се оценуваат перформансите на сопирање на една оска и целото возило.
Усвојува нерамномерен дизајн на ролери и го запира моторот со третиот валјак за да се намали абразијата на валјакот во процесот на тестирање;
Површината на ролерот е обработена со корунд, а коефициентот на адхезија е блиску до фактичката состојба на површината на патот;
Усвоен е високопрецизен сензор за сила на сопирање;
Користи уникатен уред за подигање, за да се намали влијанието на возилата врз опремата и да се олесни заминувањето на возилата.
Брзината на тестот е изборна: 2,5-5,0 км/ч
Моторот е специјално дизајниран и произведен за да се осигура дека максималната сила на сопирање на валјакот ги задоволува барањата на номиналната носивост. Кутијата за вртежен момент на менувачот на моторот има сигурна сила и доволен вртежен момент. Моторот ги придвижува ролерите низ кутијата за вртежен момент за да ги ротира тркалата на возилото. Кога тркалата се сопираат, реакциската сила помеѓу гумата и валјакот предизвикува замавнување на кутијата за вртежен момент. Силата на сопирање се претвора во излезен електричен сигнал преку рачката за мерење на силата на предниот крај на кутијата за вртежен момент и сензорот за притисок инсталиран на него. Откако ќе се обработи од електронскиот контролен систем, може да се прикаже преку контролниот систем.
За погодност на возилата кои влегуваат и излегуваат од тестерот, уредот е опремен со лево и десно независни греди за подигање на воздушните перничиња. Пред возилото да замине на тестерот на сопирачките, фотоелектричниот прекинувач не ги чита информациите на возилото на местото, а потоа зракот за подигање на воздушното перниче се крева, дозволувајќи му на возилото непречено да влезе во уредот; кога фотоелектричниот прекинувач го прима сигналот на место, системот испраќа команда, зракот за подигнување се спушта и тркалата се ротираат со валјакот за проверка; по извршената проверка, независниот зрак за подигање на воздушното перниче се крева и возилото непречено вози надвор од тестерот.
1) Заварен е од цврста квадратна челична цевка и структура на јаглеродна челична плоча, со прецизна структура, висока јачина и отпорност на тркалање.
2) Усвојува висок и низок дизајн на ролери, со технологија на мотор со трета стоп ролери, намалувајќи го истрошеноста на гумите предизвикана од ролерот за време на процесот на проверка.
3) Површината на валјакот е обработена со корунд, а коефициентот на адхезија е блиску до фактичката состојба на површината на патот.
4) Високопрецизни сензори за сила на сопирачките се избрани како мерни компоненти, со прецизни и точни податоци.
5) Интерфејсот за поврзување со сигнал усвојува дизајн на авијациски приклучок, кој обезбедува брза и ефикасна инсталација, стабилни и сигурни податоци
Тестерот за сопирачки со ролери Anche 3-Ton е погоден за различни индустрии и полиња и може да се користи во автомобилскиот резервен пазар за одржување и дијагностика, како и во центри за тестирање на моторни возила за проверка на возилото.
Модел |
ACZD-3 |
Дозволена маса на оптоварување на оската (kg) |
3000 |
Измерлива максимална сила на сопирање (N) |
9000×2 |
Грешка во укажувањето на силата на сопирање |
<±3% |
Разлика во висина помеѓу предните и задните ролери (мм) |
30 |
Големина на валјак (мм) |
ф245×950 |
Внатрешен распон на валјакот (мм) |
600 |
Надворешен распон на валјакот (мм) |
2500 |
Централно растојание на валјакот (мм) |
419 |
моќност на моторот (kw) |
2×4 kw |
Гранична димензија (К*Ш*В) mm |
3600×850×390 (490 со покривка за чинија) |
Форма на површината на ролери |
Корунд |
Третиот валјак |
Да |
Работен воздушен притисок (MPa) |
0,6-0,8 |
Метод на кревање |
Подигнување на воздушни перничиња |
Напојување на моторот |
AC380V±10% |
Напојување со сензор |
DC12V |
